11 Stück Feuerraumauskleidung |
Brennraumsteine Material Vermiculite Bodenstein vorne (255 x 60 x 30 mm) |
Bodenstein hinten (383 x 82 x 30 mm) Bodenstein links (61 x 225 x 30 mm) |
Bodensein rechts (61 x 225 x 30 mm) Seitenstein links vorne (167 x 516 x 30 mm) |
Seitenstein rechts vorne (167 x 516 x 30 mm) Seitenstein links hinten (167 x 516 x 30 mm) |
Seitenstein rechts hinten (167 x 516 x 30 mm) Rückwandstein links (174 x 418 x 30 mm) |

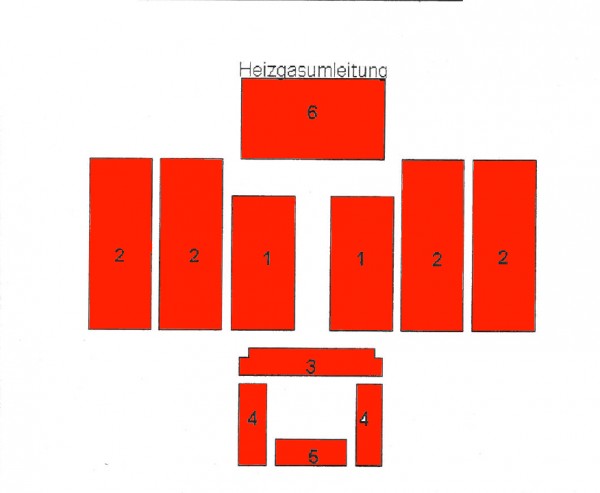

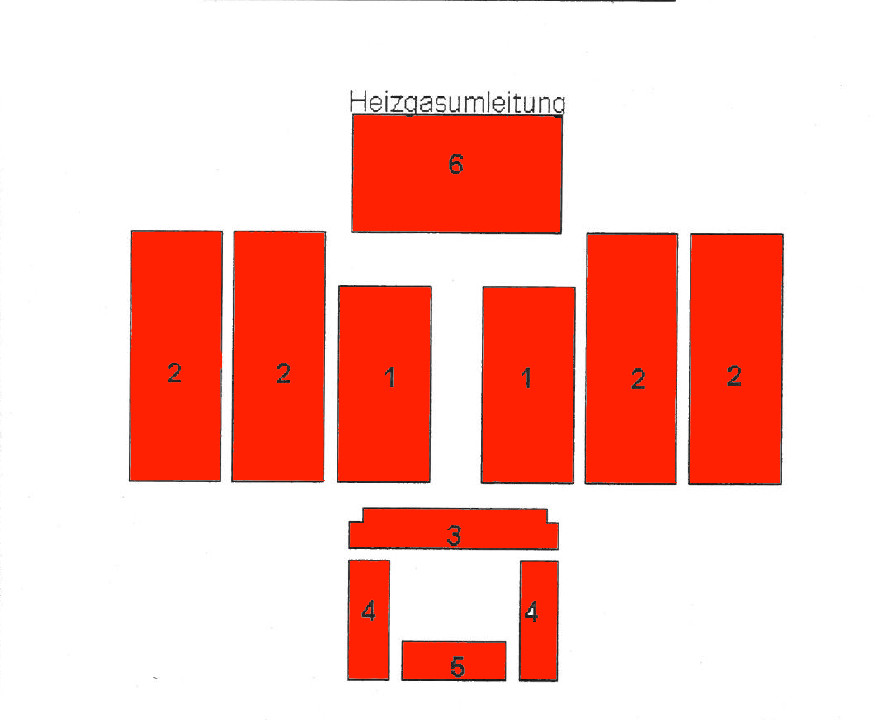

Rückwandstein rechts (174 x 418 x 30 mm) Zugumlenkung unten Position 1 |
2 |
3 |
4 |
5 |
6 in der Explosionszeichnung |
