Ersatzteile für Caminos Automat Kaminofen

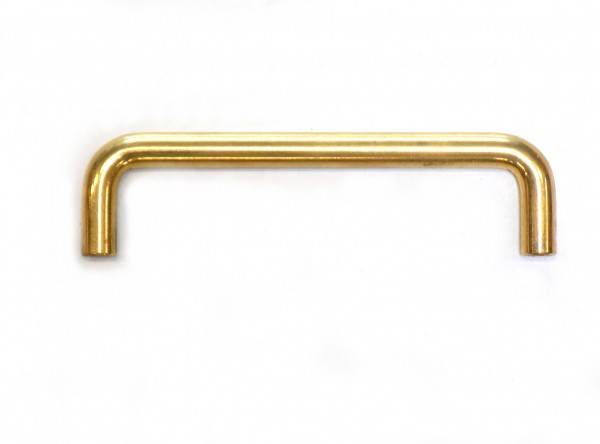

Original Griff für Feuerraum Türgriff für den Kaminofen Caminos Automat

Caminos Automat Griff für Feuerraum Türgriff Eckdaten:

• Knauf, Knopf
• Länge 1,60 m
• Durchmesser 11,8 mm

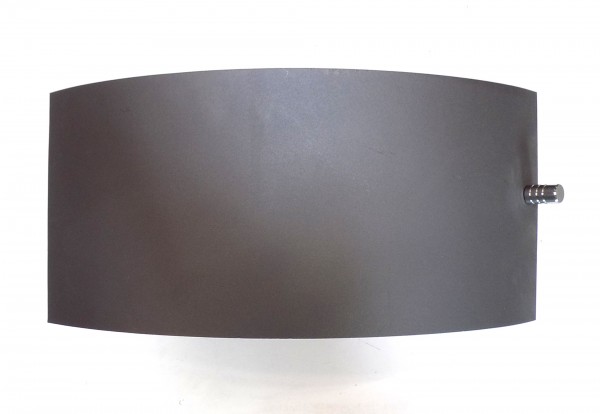

Original Tür für Aschetür für den Kaminofen Caminos Automat

Caminos Automat Tür für Aschetür Eckdaten:

• Kaminofentür, Ofentür
• Maße (B/H/L) 468 mm x 100 mm x 220 mm
• Material Metall
• Inkl. Griff

Original Feuerraumauskleidung A für den Kaminofen Caminos Automat

• Für dieses Modell gibt es verschiedene Varianten der Feuerraumauskleidung.
• Diese Auskleidung wird in Modellen bis Baujahr 2015 mit geraden Seitensteinen verbaut.
• Bei der enthaltenen Zugumlenkung benötigen Sie keinen Halterahmen mehr, da diese auf den stehenden Steinen aufliegt

• 7-teiliges Set

Caminos Automat Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links vorne (460 x 130 x 30 mm), Seitenstein rechts vorne (460 x 130 x 30 mm)
• Seitenstein links hinten (460 x 130 x 30 mm), Seitenstein rechts hinten (460 x 130 x 30 mm)
• Rückwandstein links (370 x 220 x 30 mm), Rückwandstein rechts (370 x 220 x 30 mm)
• Zugumlenkung (425 x 210 x 30 mm)

Original Feuerraumauskleidung B für den Kaminofen Caminos Automat

• Diese Auskleidung wird in Modellen ab Baujahr 2015 mit abgeschrägten Seitensteinen verbaut.
• Bei der enthaltenen Zugumlenkung benötigen Sie keinen Halterahmen mehr, da diese auf den stehenden Steinen aufliegt

• 5-teiliges Set

Caminos Automat Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links (430/390 x 260 x 30 mm), Seitenstein rechts (430/390 x 260 x 30 mm)
• Rückwandstein links (390 x 215 x 30 mm), Rückwandstein rechts (390 x 215 x 30 mm)
• Zugumlenkung (425 x 210 x 30 mm)

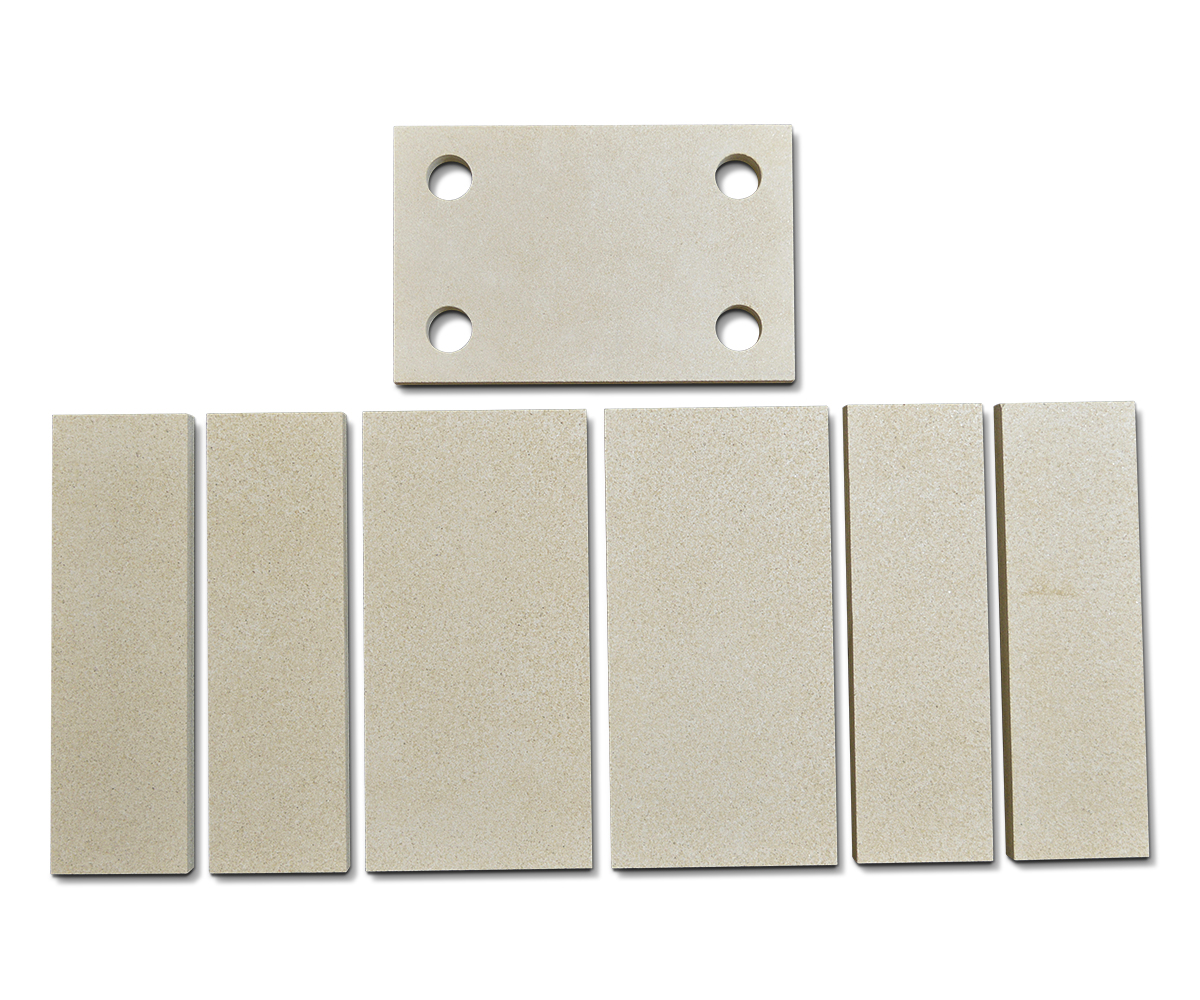

Original Feuerraumauskleidung C für den Kaminofen Caminos Automat

• 7-teiliges Set

Caminos Automat Feuerraumauskleidung Eckdaten:

• Brennraumsteine, Vermiculitesteine

• Material Vermiculite
• Seitenstein links vorne (130 x 437 x 30 mm), Seitenstein links hinten (130 x 437 x 30 mm)
• Seitenstein rechts vorne (130 x 437 x 30 mm), Seitenstein rechts hinten (130 x 437 x 30 mm)
• Rückwandstein links (215 x 437 x 30 mm), Rückwandstein rechts (215 x 437 x 30 mm)
• Zugumlenkung (385 x 250 x 30 mm)

Original Rückwandstein links A für den Kaminofen Caminos Automat

• Für Modelle bis Baujahr 2015 und geraden Seitensteinen

Caminos Automat Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 220 mm x 30 mm x 370 mm
• Material Vermiculite

Original Rückwandstein links B für den Kaminofen Caminos Automat

• Für Modelle ab Baujahr 2015 und abgeschrägten Seitensteinen

Caminos Automat Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 215 mm x 30 mm x 390 mm
• Material Vermiculite

Original Rückwandstein links C für den Kaminofen Caminos Automat

Caminos Automat Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 215 mm x 437 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Rückwandstein rechts A für den Kaminofen Caminos Automat

• Für Modelle bis Baujahr 2015 und geraden Seitensteinen

Caminos Automat Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 220 mm x 30 mm x 370 mm
• Material Vermiculite

Original Rückwandstein rechts B für den Kaminofen Caminos Automat

• Für Modelle ab Baujahr 2015 und abgeschrägten Seitensteinen

Caminos Automat Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 215 mm x 30 mm x 390 mm
• Material Vermiculite

Original Rückwandstein rechts C für den Kaminofen Caminos Automat

Caminos Automat Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 215 mm x 437 mm x 30 mm
• Material Vermiculite

Original Scheibendichtung für den Kaminofen Caminos Automat

Caminos Automat Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

Original Seitenstein links B für den Kaminofen Caminos Automat

• Für Modelle ab Baujahr 2015 und abgeschrägten Seitensteinen

Caminos Automat Seitenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 260 mm x 430/390 mm x 30 mm
• Material Vermiculite
• abgeschrägt

Original Seitenstein links hinten A für den Kaminofen Caminos Automat

• Für Modelle bis Baujahr 2015 und geraden Seitensteinen

Caminos Automat Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Seitenstein links hinten C für den Kaminofen Caminos Automat

Caminos Automat Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 437 mm x 30 mm
• Material Vermiculite

Original Seitenstein links vorne A für den Kaminofen Caminos Automat

• Für Modelle bis Baujahr 2015 und geraden Seitensteinen

Caminos Automat Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Seitenstein links vorne C für den Kaminofen Caminos Automat

Caminos Automat Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 437 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Seitenstein rechts B für den Kaminofen Caminos Automat

• Für Modelle ab Baujahr 2015 und abgeschrägten Seitensteinen

Caminos Automat Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 260 mm x 390/430 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts hinten A für den Kaminofen Caminos Automat

• Für Modelle bis Baujahr 2015 und geraden Seitensteinen

Caminos Automat Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Seitenstein rechts hinten C für den Kaminofen Caminos Automat

Caminos Automat Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 437 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts vorne A für den Kaminofen Caminos Automat

• Für Modelle bis Baujahr 2015 und geraden Seitensteinen

Caminos Automat Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Seitenstein rechts vorne C für den Kaminofen Caminos Automat

Caminos Automat Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 437 mm x 30 mm
• Material Vermiculite

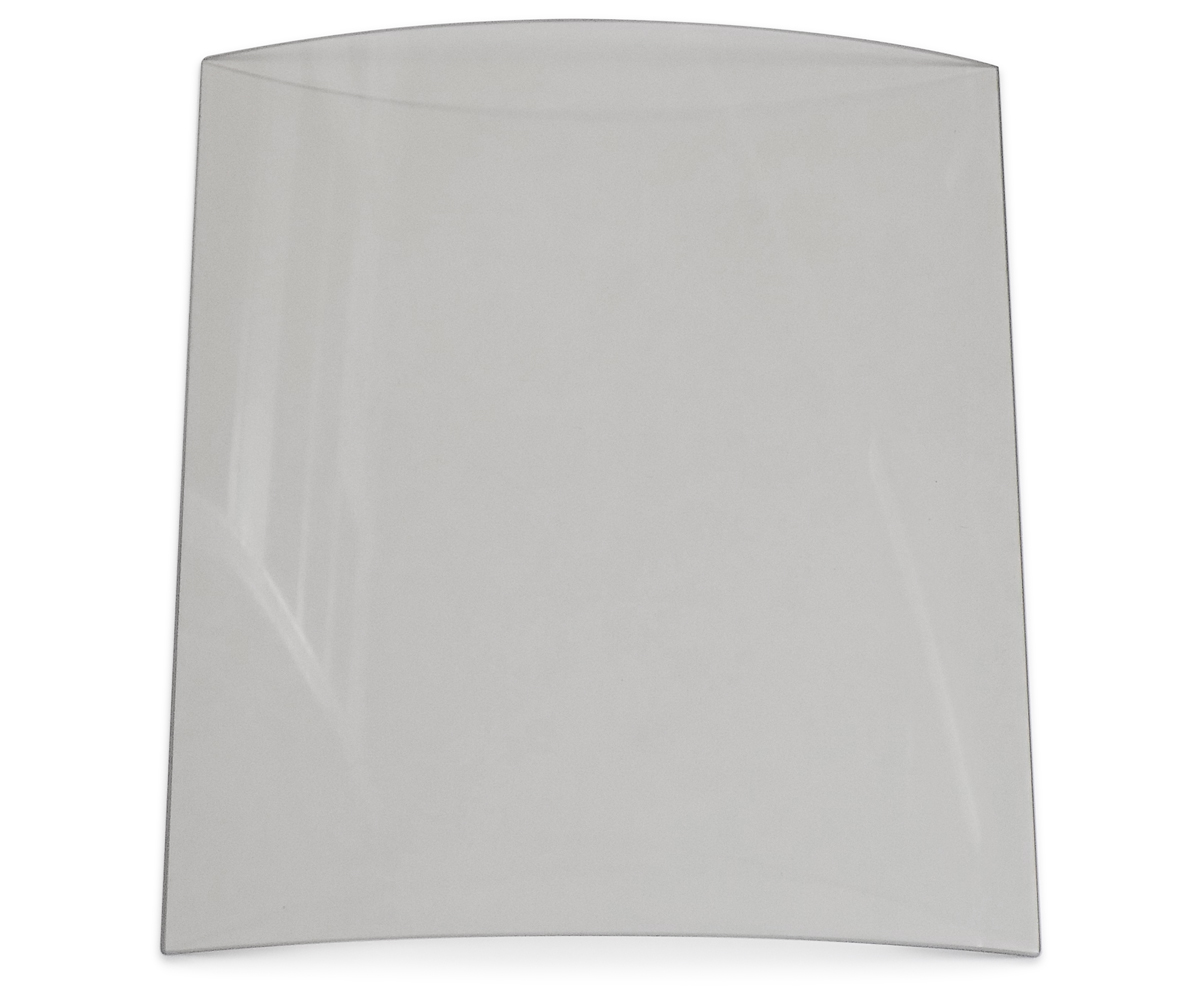

Original Sichtscheibe für den Kaminofen Caminos Automat

Caminos Automat Sichtscheibe Eckdaten:

• Glas, Schauglas
• Maße (B/H/L) 395 mm x 4 mm x 448 mm
• Bogenlänge 422 mm
• Form gebogen
• hitzebeständig

Original Türdichtung für den Kaminofen Caminos Automat

• Für die Montage dieser Dichtschnur wird ein Kleber benötigt.
• Wir empfehlen Dichtungsabbinder, um ein Ausfransen der Enden zu verhindern.

Caminos Automat Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Zugumlenkung B für den Kaminofen Caminos Automat

• Bei dieser Zugumlenkung benötigen Sie keinen Halterahmen mehr, da diese auf den stehenden Steinen aufliegt
• Für Modelle ab Baujahr 2015 und abgeschrägten Seitensteinen

Caminos Automat Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 425 mm x 210 mm x 30 mm
• Material Vermiculite
• mit zwei Bohrlöchern
• Position 11 in der Explosionszeichnung

Original Zugumlenkung C für den Kaminofen Caminos Automat

Caminos Automat Zugumlenkung Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L/H) 385 mm x 250 mm x 30 mm
• Material Vermiculite

Original Zugumlenkung unten A für den Kaminofen Caminos Automat

• Bei dieser Zugumlenkung benötigen Sie keinen Halterahmen mehr, da diese auf den stehenden Steinen aufliegt
• Erfahrungsgemäß für Geräte mit 1-teiliger Seitenwand rechts und links.

Caminos Automat Zugumlenkung unten Eckdaten:

• Prallplatte, Rauchumlenkung
• Maße (B/L/H) 425 mm x 210 mm x 30 mm
• Material Vermiculite
• mit zwei Bohrlöchern
• Position 11 in der Explosionszeichnung
